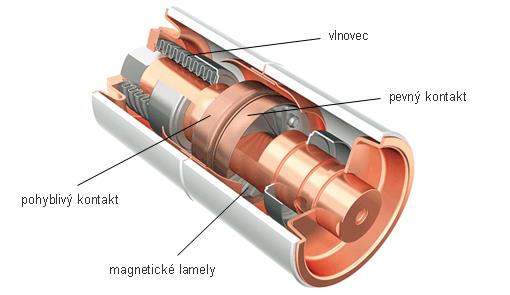

Vakuové vypínače spolu s vypínači SF6 patří k současným moderním vypínačům. Pracují tak, že k oddálení kontaktů při vypínání dochází ve vakuu, které obsahuje jen minimální množství vodivých částic. Tlak od 10-3 Pa a nižší nazýváme ve vakuové technice vysokým vakuem. Kontakty vakuových vypínačů jsou ve vakuu 10-4 až 10-6 Pa. Vakuum se chová jako izolant. Vypínání ve vakuu se podstatně liší od vypínání ve vzduchu, v jiných plynech či v oleji, protože kontakty se nacházejí v nevodivém prostředí, které se prakticky neionizuje. Při vypínání se oddálí pohyblivý kontakt od pevného o několik milimetrů až centimetrů. Oblouk mezi kontakty vznikne odpařením kovu stykových ploch kontaktu. Působením tepla oblouku mají kovové páry velmi vysoký tlak a při nejbližším průchodu proudu nulou velmi lehce expandují do okolního prostoru. Kovové páry kondenzují na povrchu kontaktu a na zvláštním stínícím štítu, který obklopuje kontaktní prostor.

Hlavní předpoklady správné funkce vakuových vypínačů:

1.Zachování vysoké úrovně čistoty vakua po celý život zhášedla, a to i při vypínacích pochodech zhášedla, kdy mezi kontakty hoří oblouk v parách kontaktního kovu

2.Vytvoření optimálního kontaktu:
a.- zásobujícího oblouk dostatečným množstvím kovových par, aby oblouk předčasně nezhasínal a v obvodu nevytvářel přepětí
b.s malým opalem
c.se značnou svarovou odolností.

Výhody:

·nehořlavý
·tichý
·nevyfukuje ionizované plyny nebo plameny
·minimální opotřebení krátkou vypínací dráhu (oddálení kontaktů)

Nevýhody:

·nutná mechanicky pevná a vakuově těsná nádoba
·obtížné technologické zpracování materiálu pro kontakty

Použití

Vakuové vypínače jsou určeny zejména pro spínání obvodu v běžných a nouzových provozních režimech třífázových sítí AC 50/60 Hz.
