Jsou to vypínače s cizí zhášecí energií. Zhášecím médiem je v tlakovzdušných vypínačích stlačený vzduch, který je zpravidla vyráběn předem do zásoby pomocí kompresoru do zásobníku tlakového vzduchu. Hodnoty tlaku jsou 0,5; 1,2; 1,6; 2,0; 3,2; 4,0 a 6,0 MPa. U takovýchto vypínačů se užívá stlačeného vzduchu i ke všem mechanickým úkonům např. k spínacímu pohybu roubíku. Tlakovzdušné vypínače nahradily maloolejové vypínače v místech s častým spínáním. Pro své dobré provozní vlastnosti a životnosti (až 30let) je jejich užívání velmi výhodné.

.

Typy zhášedel, trysky

Stejně jako u kapalinových vypínačů lze ofukování oblouku provádět jak axiálně v podélné trysce, tak radiálně ve štěrbinách. Vzhledem k tomu, že spotřeba tlakového vzduchu při příčném ofukování je značná a prakticky lze stejného vypínacího výkonu dosáhnout i s axiální tryskou, užívá se příčného ofukování v praxi jen zřídka. Po vysunutí plochého nože z vícepalcového pevného kontaktu se oblouk vyfoukne proudem vzduchu do izolační komory. Kanály mezi jednotlivými přepážkami fungují stejně jako zhášecí štěrbiny příčné komory kapalinového zhášedla. Oblouk je volně unášen vzduchem, přerušení a zasouvání izolačního vzduchu probíhá v místech natahování oblouku tj. v částech smyčky oblouku, které přiléhají ke stěnám štěrbiny. Tyto části se prodlužují a jsou omývány plynem axiálně. Dnes se u tlakovzdušných vypínačů vysokého i velmi vysokého napětí používá výhradně trysek s podélným ofukováním vzhledem k ose oblouku.

Použití

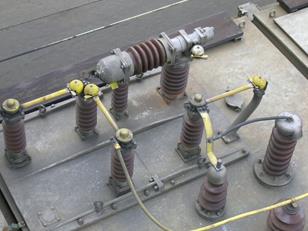

Dnes se používají pouze tam, kde extrémní podmínky činnosti vylučují použití jiného typu vypínače (generátorové vypínače, specielní vypínače pro termoelektrická zařízení s těžkými spínacími podmínkami, vypínaní kompenzačních kondenzátorových baterií atp.), nebo tam, kde ekonomické nevýhody (nutnost kompresorové stanice, rozvodu stlačeného vzduchu a jeho spotřeba) jsou vyváženy větší provozní spolehlivostí, případně nejsou limitujícím hlediskem pro použití vypínače (vypínače pro lokomotivy).
